该报警装置是一种输电线路在线监测装置，实时监测线路周遭情况，以防止高压输电线路受到外力破坏，以确保输电线路在控情况下安全运行。

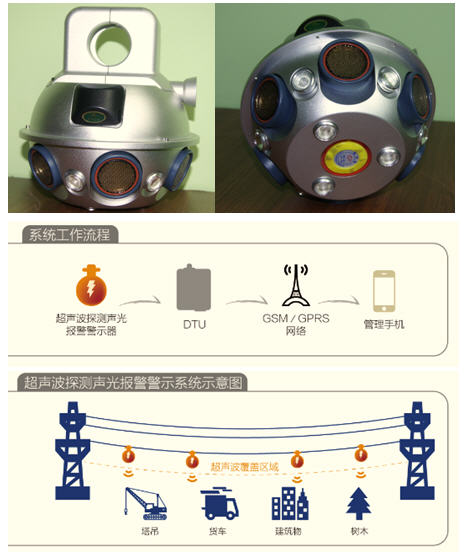

其工作原理是通过超声波原理监测输电线路一定距离是否有物体接近输电线路，当检测到有时，发出高音报警和强光闪烁，并通过GSM或RF通讯方式将数据直接发送到主站，直到异物退出保护范围后，系统恢复正常慢速闪烁提示。
本系统共分为六部分：
高压取电部分
电源部分
超声波模块接口部分
驱动led爆闪灯、高分贝蜂鸣器、高亮Led灯条部分
CUP及其外围电路
TC35i短信模块
1、利用在线取电：
采用电流互感器的原理，通过桥式整流和滤波技术，把交流变成为直流，稳压电路为3级电压稳定电路，进行稳压处理，给警示装置发光部分提供12VDC电压，同时具有抗100KA电流冲击的能力。
2、多种安装方式：
可以带电安装，也可以利用我公司生产的自动出线安装机安装。安装机大小为：660x208x440mm
3、多重保护设计：
取电装置（电流互感器）与警示装置之间设计可逆变的过流速断的保护装置，当导线上突发出现大电流（雷电流、短路电流等）时，可有效的保护警示装置，大电流消失后，取电装置可自动恢复运行。
4、主动侦测设计：
采取红外和超声波双波设计，有效避免日光和其他光线的干扰，准确判断外物靠近，主动采取警示手段，最大程度避免外力对线路导线（包括护套线、电缆）的破坏。主动侦测距离以电压等级的安全距离为依据。
5、通讯费用低廉：
当达到报警条件时，装置采用GSM/GPRS/RF与服务器端反馈信息，同时以GSM方式向客户手机端发送报警。不达到报警条件不发送信息，后期通讯费用较视频在线监测类产品低廉。
 |
■ 工作电压：10KV-1000KV
■ 冲击电流：50kA、60ms；33kA、200ms；15kA、2s
■ 工作负荷电流：30A～1500A
■ 功率：7.2W
■ 最大亮度：>32.5cd
■ 环境温度：-40℃～85℃
■ 环境湿度：0～100%
■ 警示器重量：2.5KG
■ 警示器尺寸（含夹具）： 高度200mm，直径220mm
■ 夹具安装线径：20mm到40mm
|
